Ovo mrdanje zupcanika se resava takodje podloskama, opisano je ovde na kraju drugog posta.

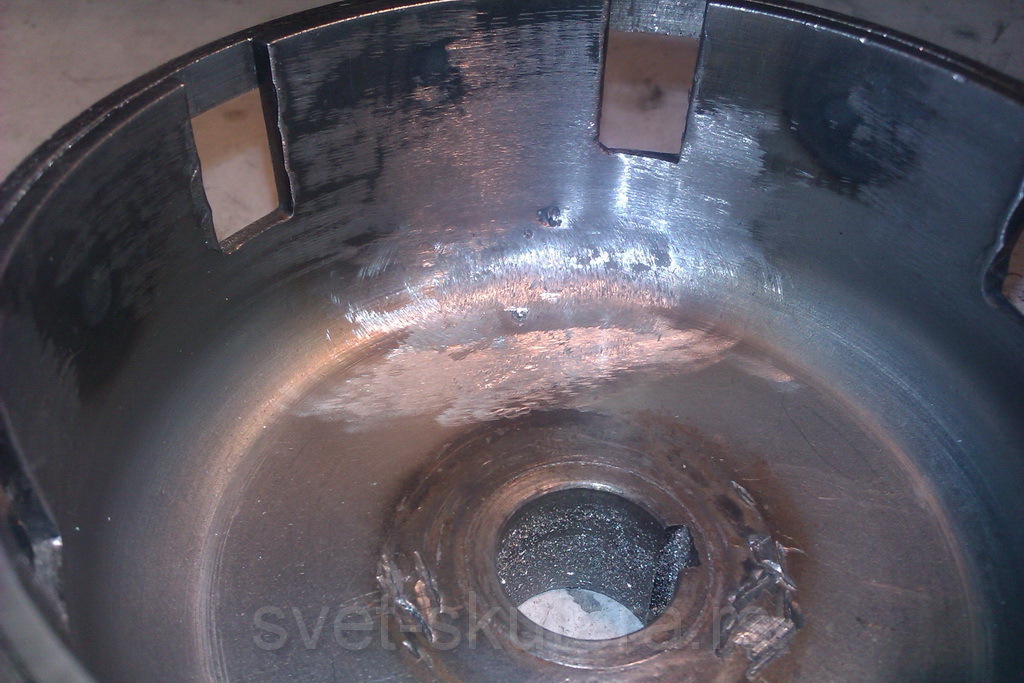

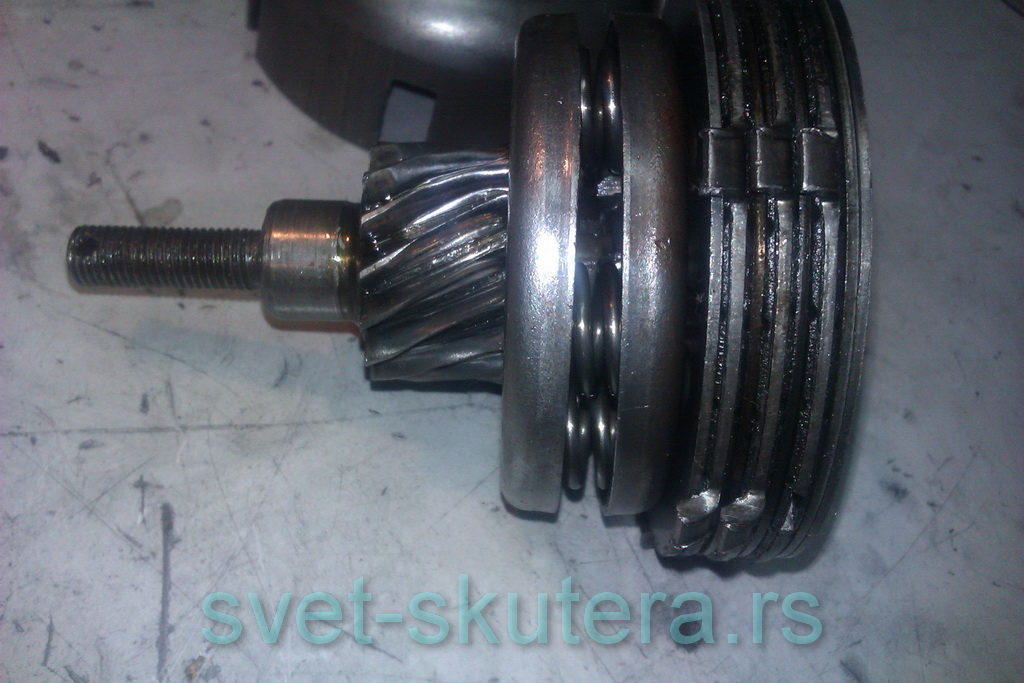

Na red je došlo kvačilo. Pored polizanog zubčanika, dosta su izubijana i krila lamela, pa to želim sve da proverim-izmenjam..

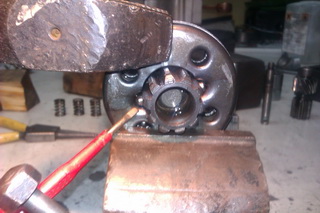

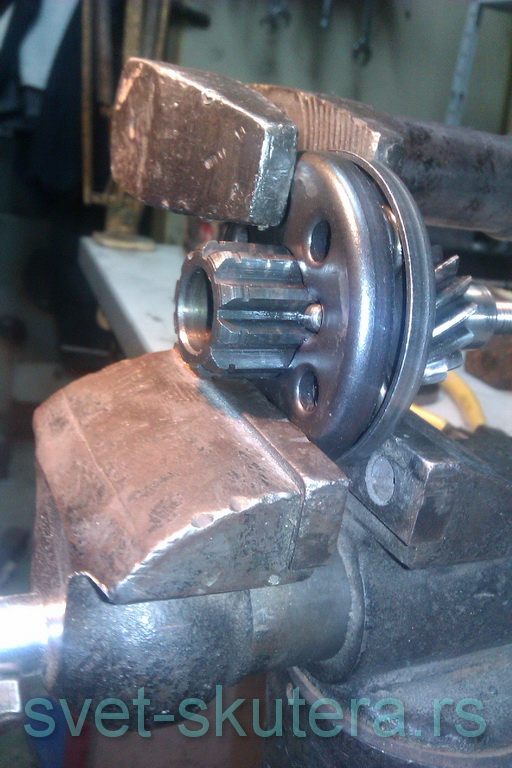

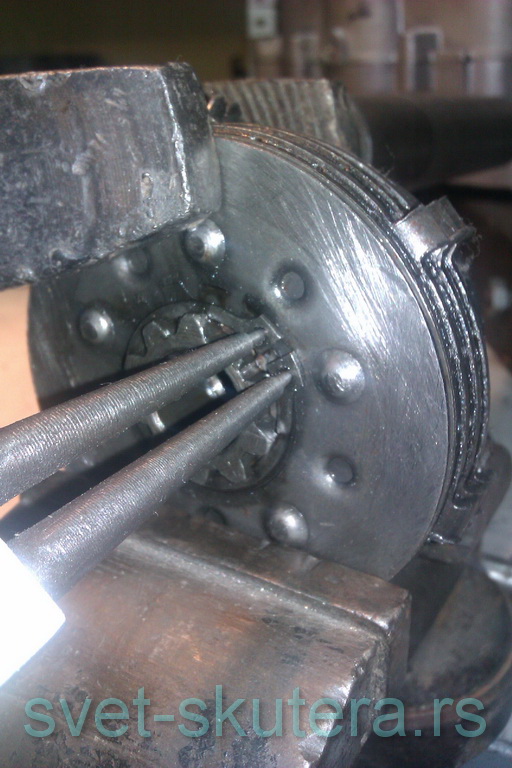

i usledila je metoda, mala mengela i francuski ključ za stezanje.. ovo praktikujem još iz momačkih dana, moguće je da postoji već i neko savremenije rešenje.. negativnim seger kleštima skidam osigurač...

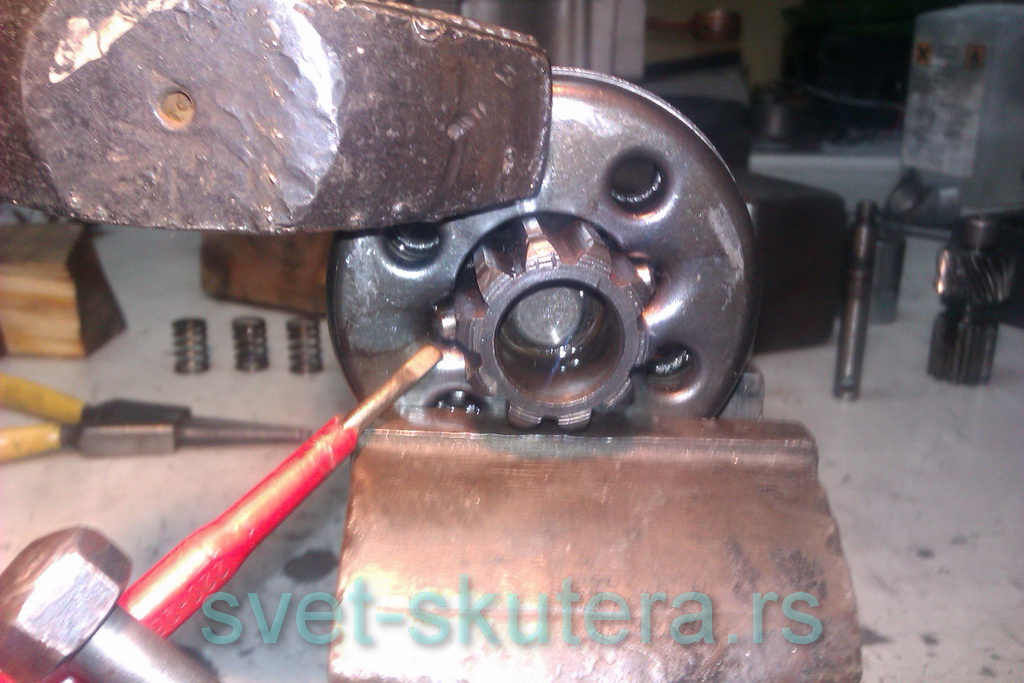

posle skidanja lamela i limova, ide opet stezanje i vađenje odovine koja drži ploče opruga..

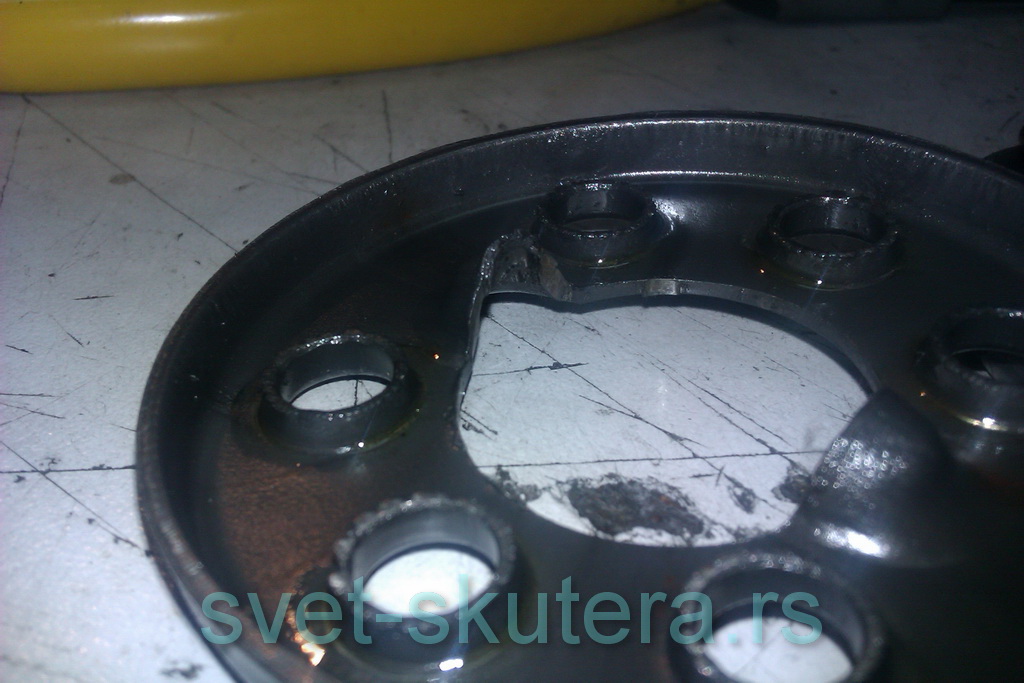

i uvde se javlja klasičan problem, donji lim-ploča koji drži osovina ume da se kida kada je upakovano 6 opruga... može to jednostavno da se zameni sa gornjim limom koji je prema zupčaniku jer je on identičan..

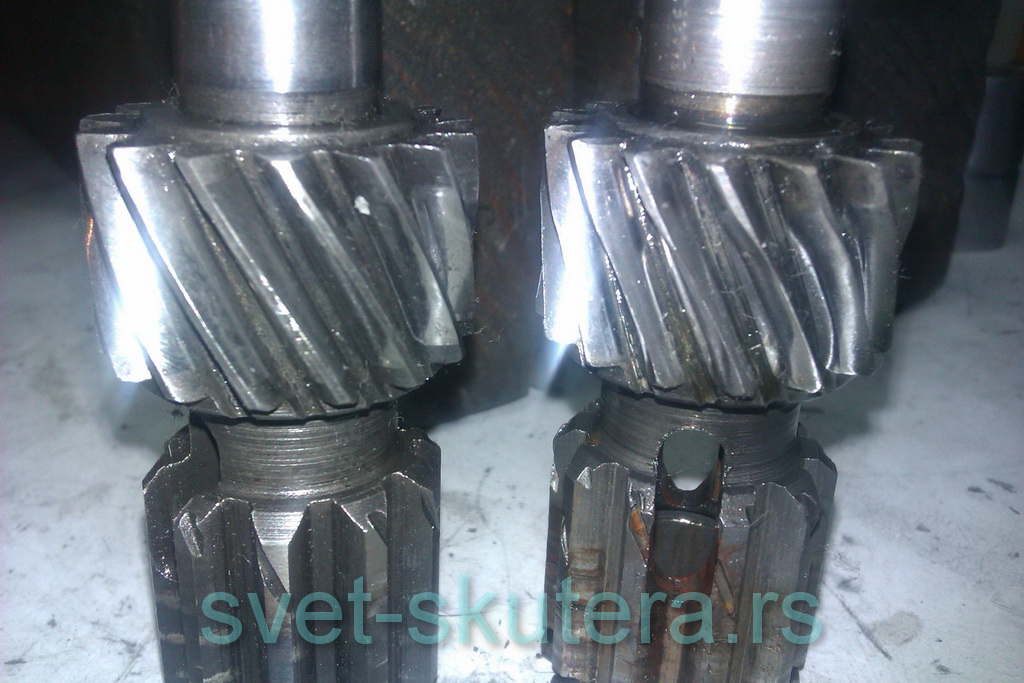

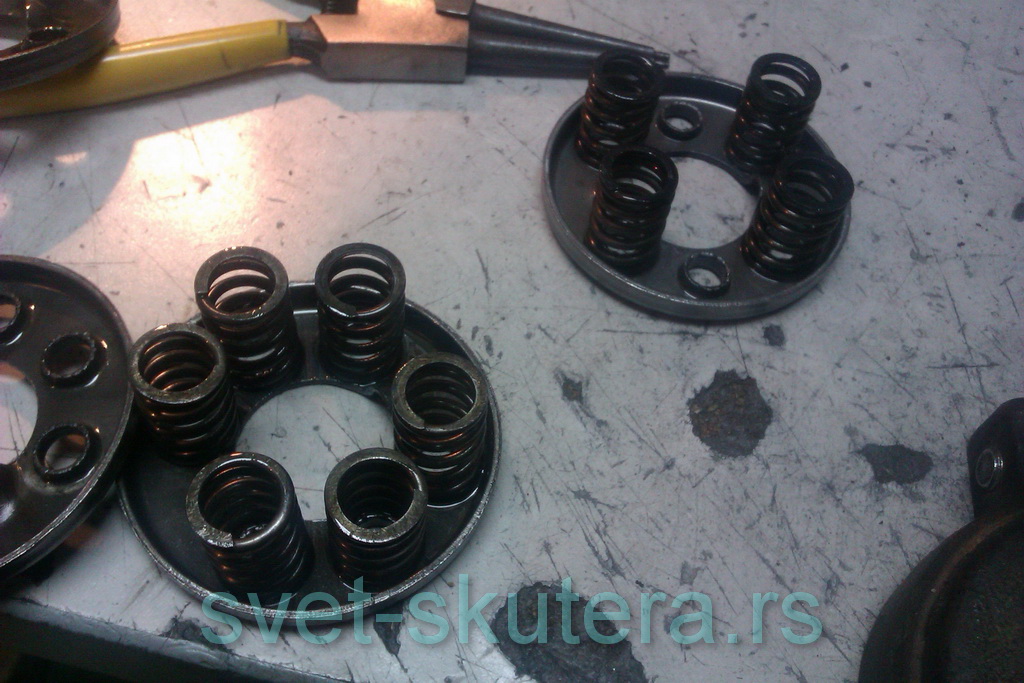

i evo mali je sa 4 , deva sa 6 opruga, zubčanici su identični, pa pošto je devin-desno polizan ubacujem od malog



i ovde vidimo da je mali imao drugačiju osovinu, tj stari tip je sa običnom maticom bez osigurača i levi navoj.. .interesantno je bilo da nije bilo malog aksijalnog ležaja koga bi inače trebala da stegne matica već samo platne..




i ovde imam jednu novu koja je proizvod predpostavljam domaće privrede i devinu originalnu , pa rešio sam da vraćam tu devinu, jer mi se čini kao ozbiljniji materijal, navoj sam malo popravio jer je zapinjao, ništa ozbiljno,.. mada sumnjivo mi je to malo bilo zašto je zapinjao kada nije oštećen, najverovatnije je osovina dobila stomak..  a onda će biti da je neko lupao čekićem... videćemo

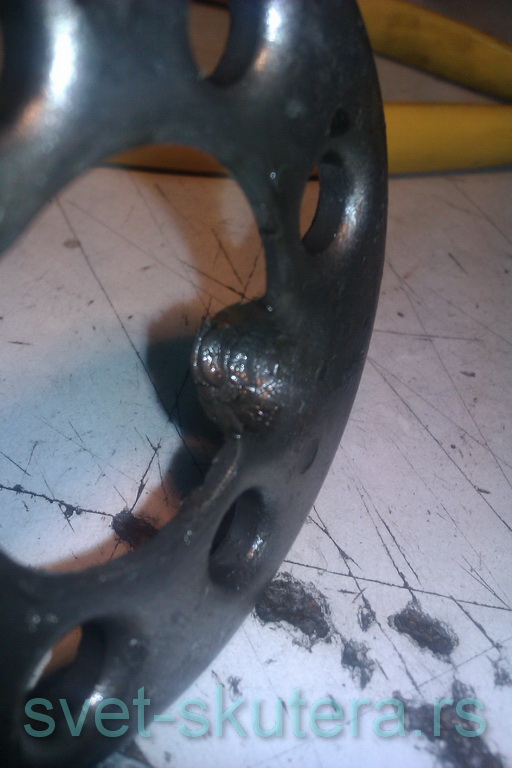

usledilo je sklapanje, gledam sve delove pažljivo, izabrao sam najbolje limove, i vraćam devinih 6 opruga, premerio sam ih identične su dužine i žica debljine kao i kod malog.. ciljam da bolcna u osovini bude u samom centru

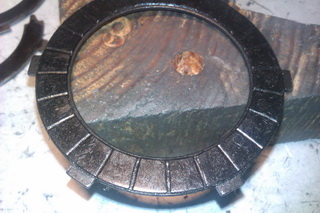

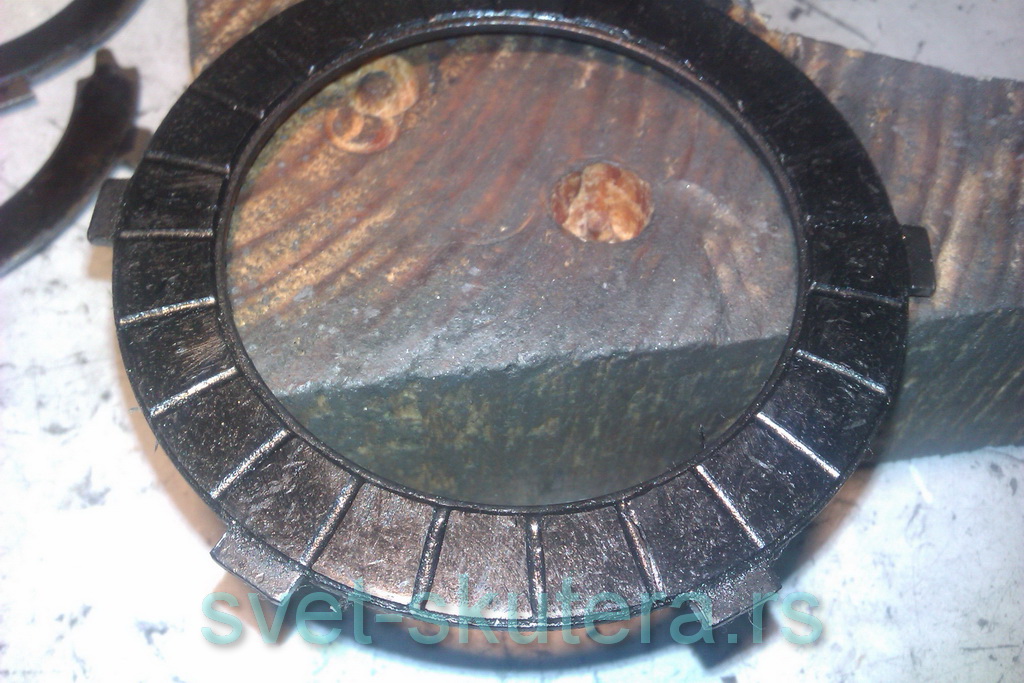

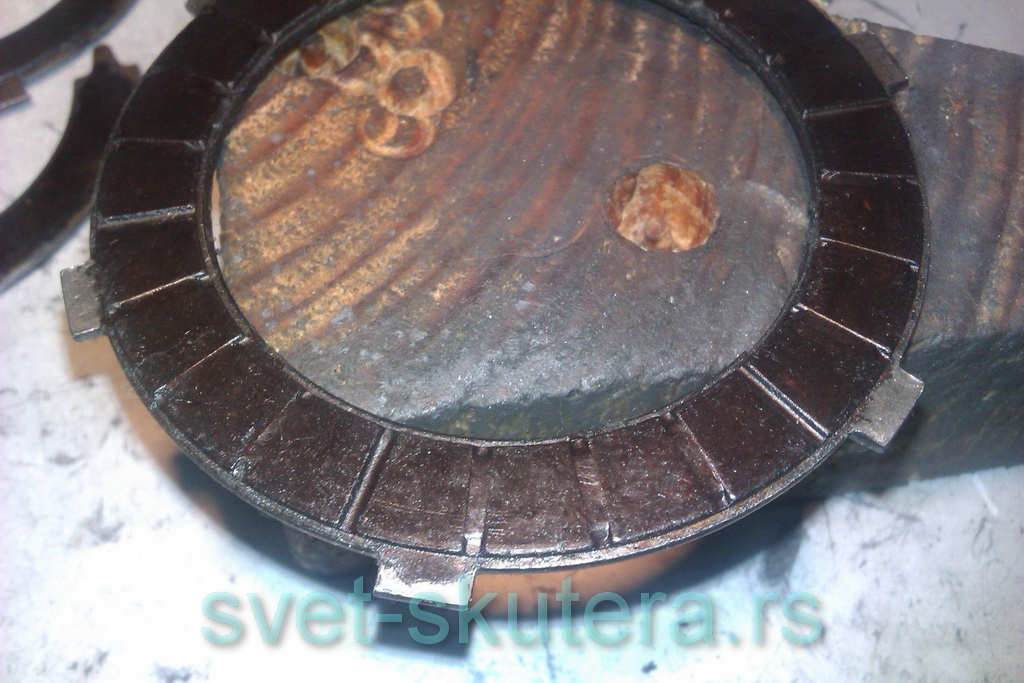

i evo imam lamele od malog levo koje su mi 40 godina stajale u bloku , deluju malo ispucano, i imam skoro nove od svog apn-a koje sam 90-ih godina menjao preventivno, a nisu nešto trošne.. to je ova crvena desno.. njih pakujem.. stim da sam tu imao i jednu trodelnu i ona je bila prva gledajući od zvona...

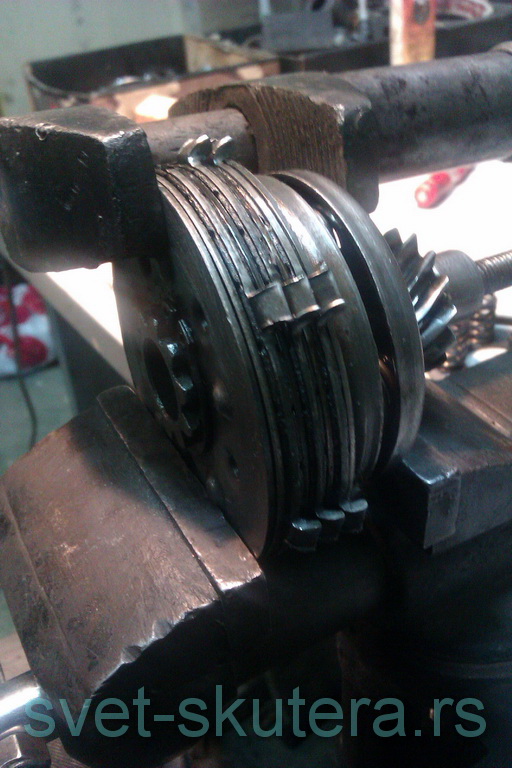

i usledilo je sklapanje...

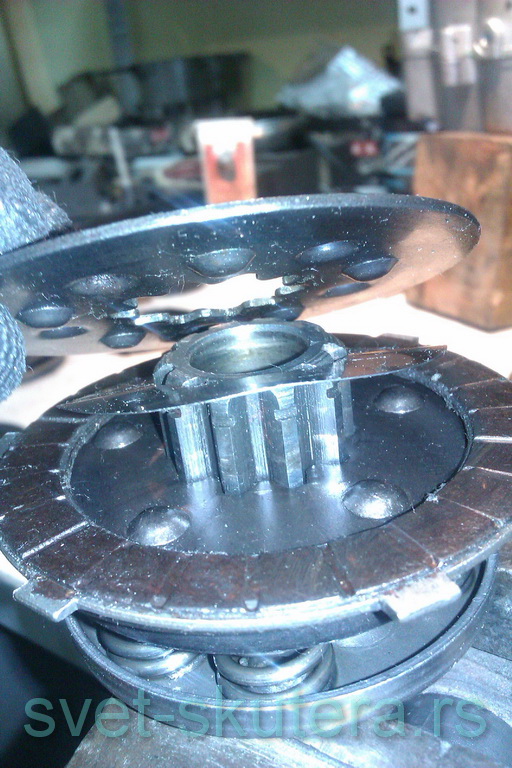

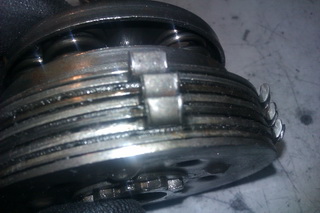

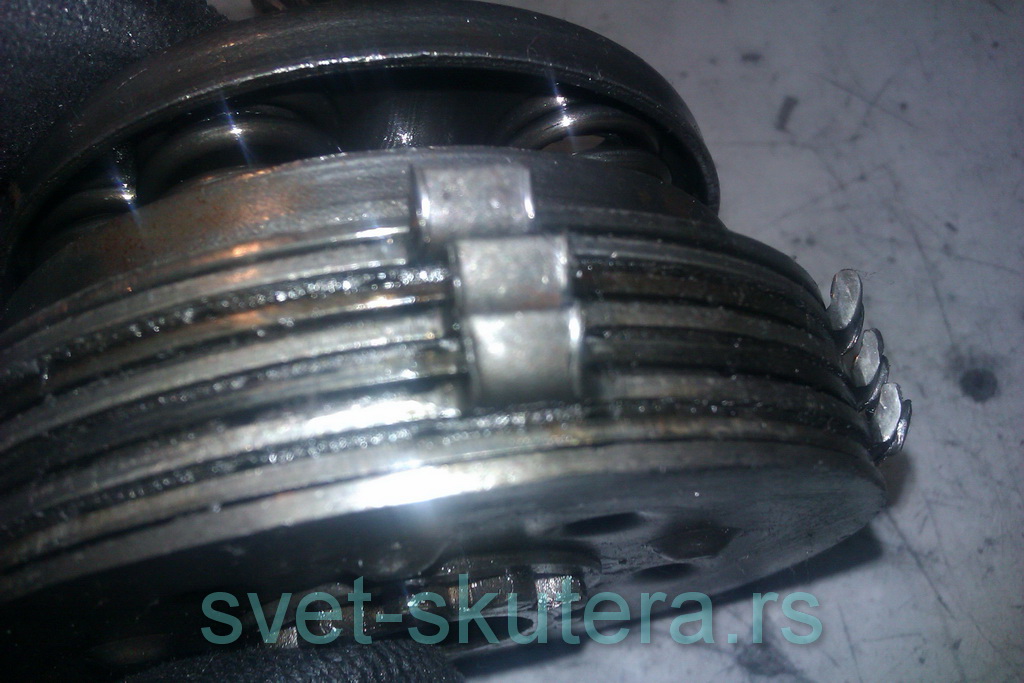

evo je i ta trodelna, negde sam čitao da one manje oscilacija unose u ceo sistem, i da ih pakuju na sva tri mesta.. sećam se da već 90-ih godina kada sam kupovao nije bilo ovih trodelnih u nabavci, kao i da su velike već imale ta zakošena krilca koja mi deluju kao inovacija, jer je veća površina naleganja krilca lamela na prorez zvona..

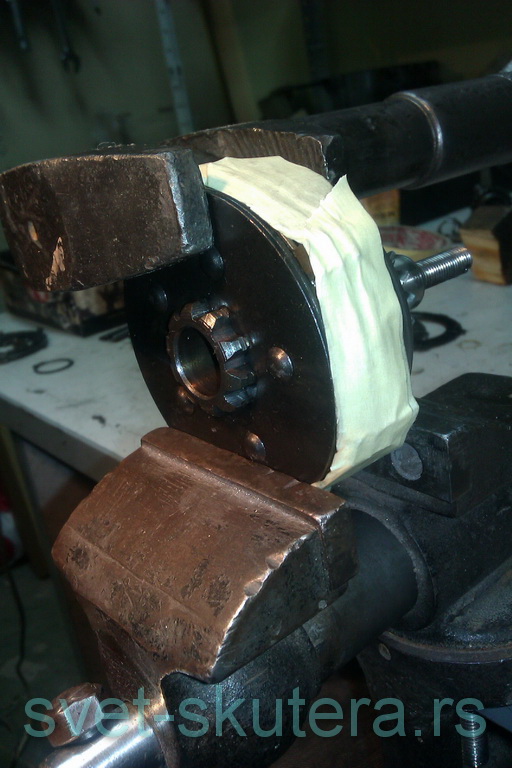

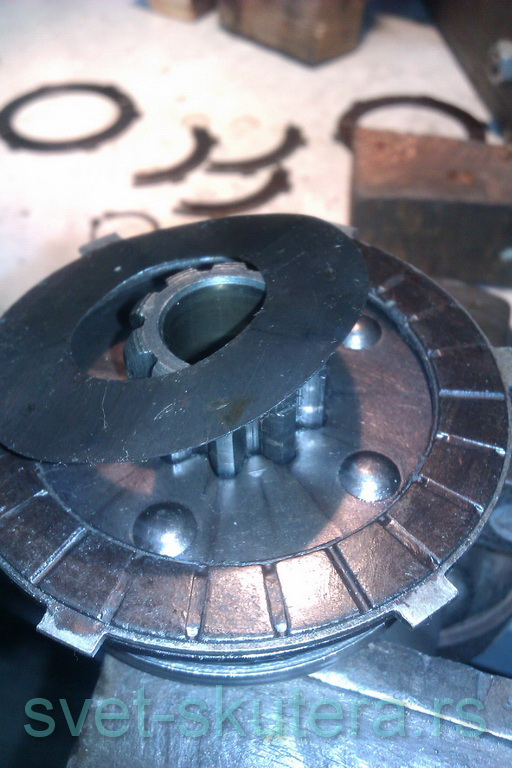

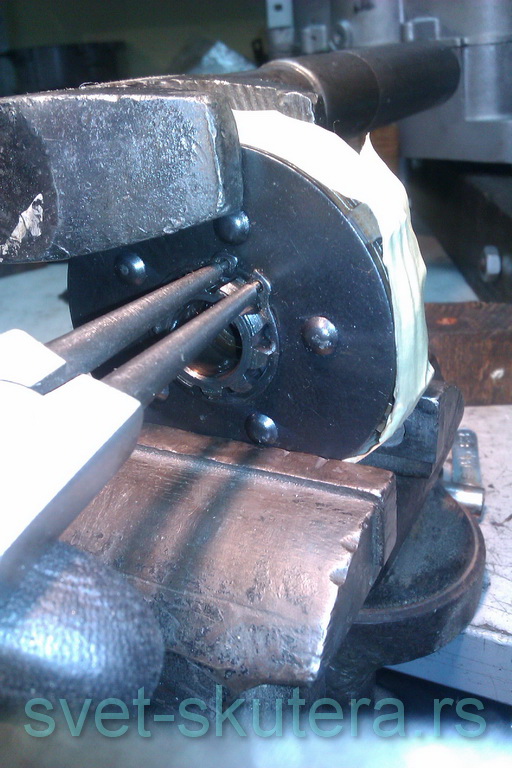

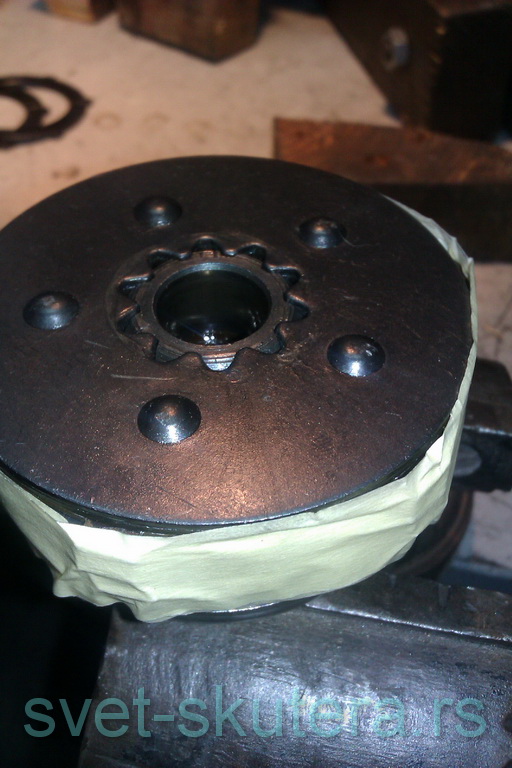

heh u mlađim danima sam mučio muku da stegnem ovaj komplet jer trodelne uvek ispadnu,.. a trebalo je samo zaviti nekom papirnom trakom dok se seger osigurač ne postavi...

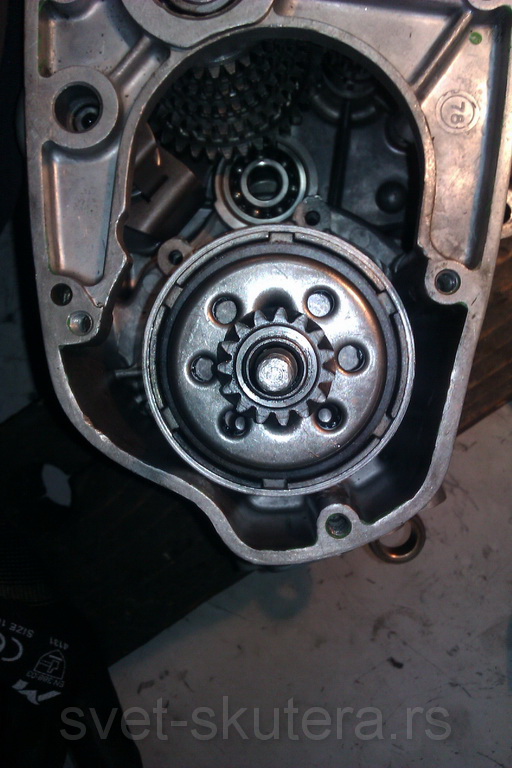

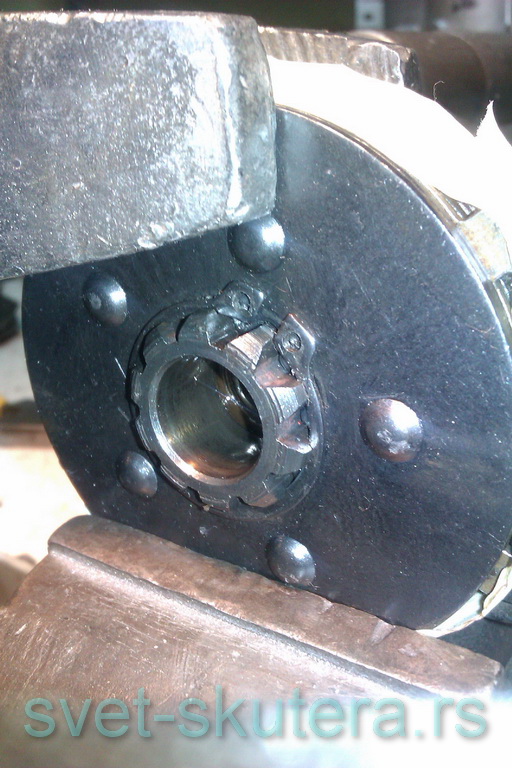

na kraju sam samo poravnao krilca laganim pritiskom i proverio da li su lamele u centru

Inače nemam ja što komentirat kod radova ovakvih meštri(majstora)
Ali vidim da ti je oslobađanje segera koji drži lamele dalo muke.
4-5 šajbi natakneš na tu vidu(šaraf) i staviš maticu.
Maticu stegneš u morsu(stegu) i rukom naviješ taman toliko dok vidiš da je seger slobodan.
Posložiš lamele ,vratiš seger i rukom odviješ kompletan kuplung iz matice .
Nikakva sila i dodatni alati nisu potrebni

@choke  ehh jasno je i napisao sam isto, ali eto sada nisam ništa kupio, pa menjaću to kada budem u prilici, meni deva neće ići na zadnji... u pravu si, nisam samo siguran da li ima tih trodelnih i da li zaista one manje osciluju.. informisaću se po tom pitanju

@stari i moren,,.  mislio sam ja da ima neko savremenije rešenje od ovog mog, ali eto nisam ni razmišljao da upotrebim polugu same osovine kvačila, to je zaista najjednostavnije..

hvala na savetima

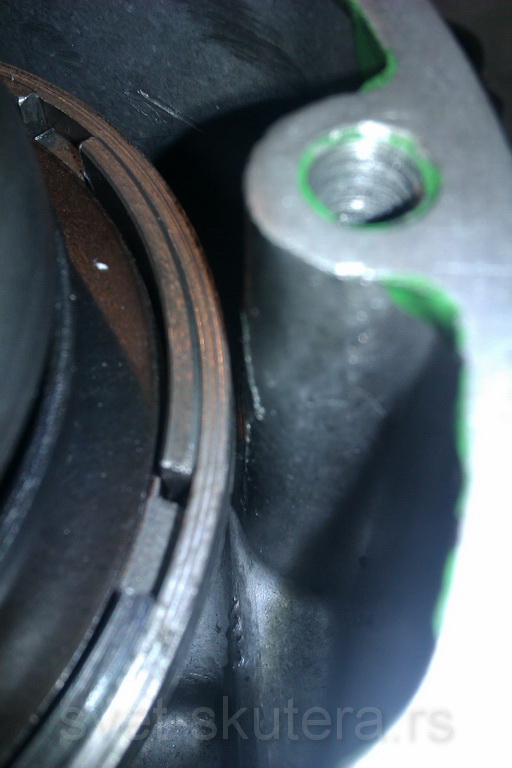

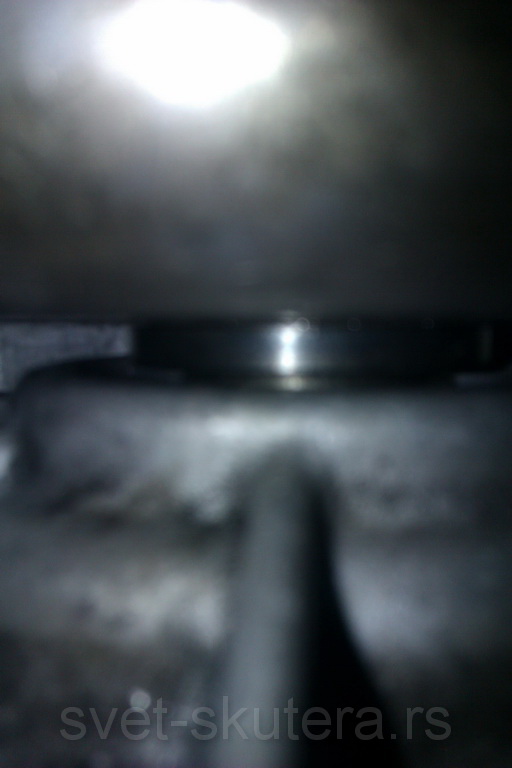

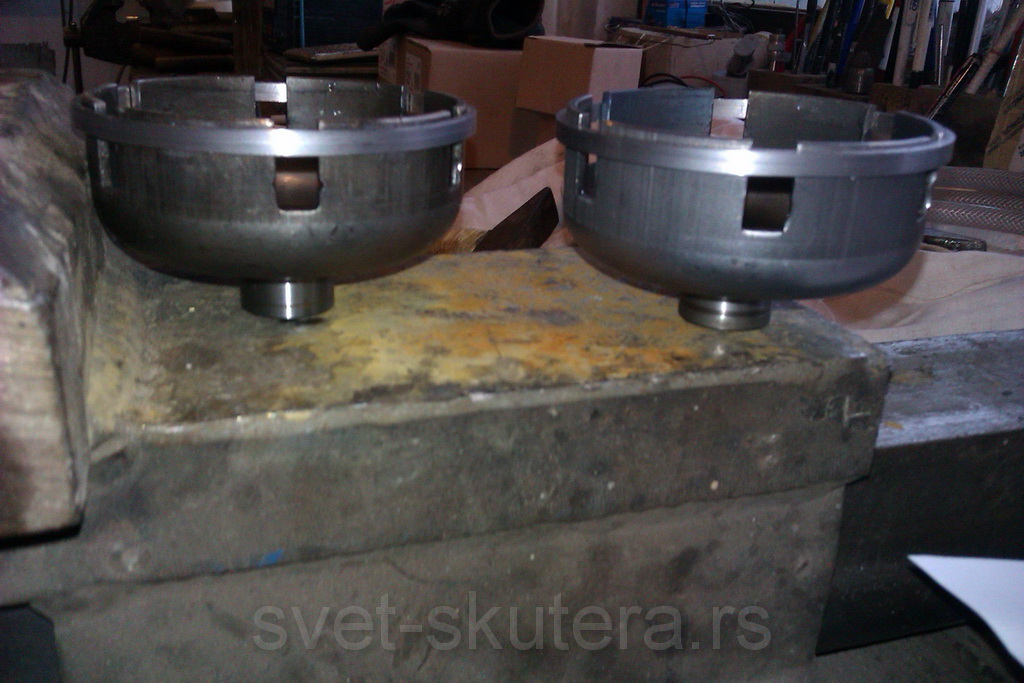

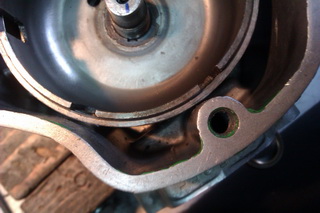

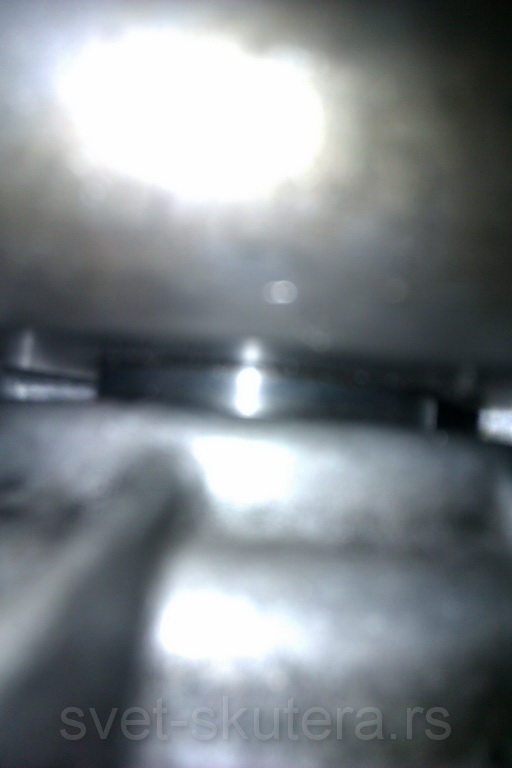

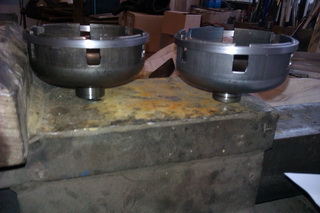

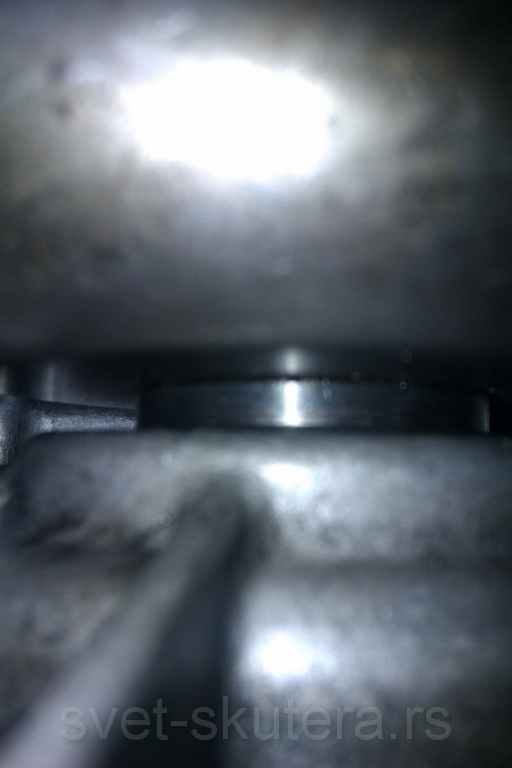

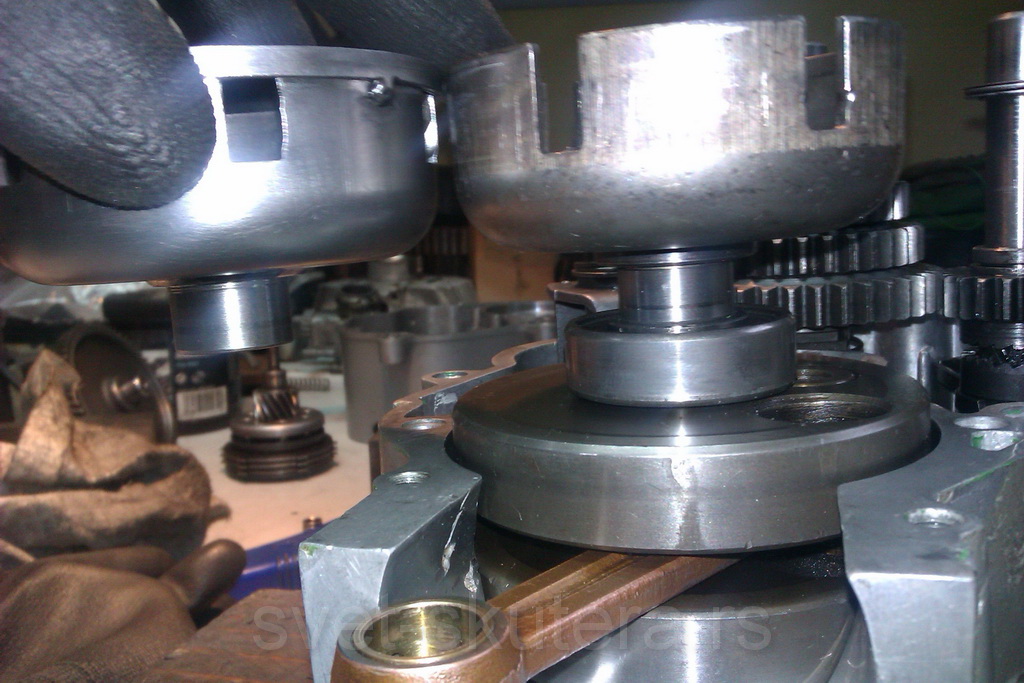

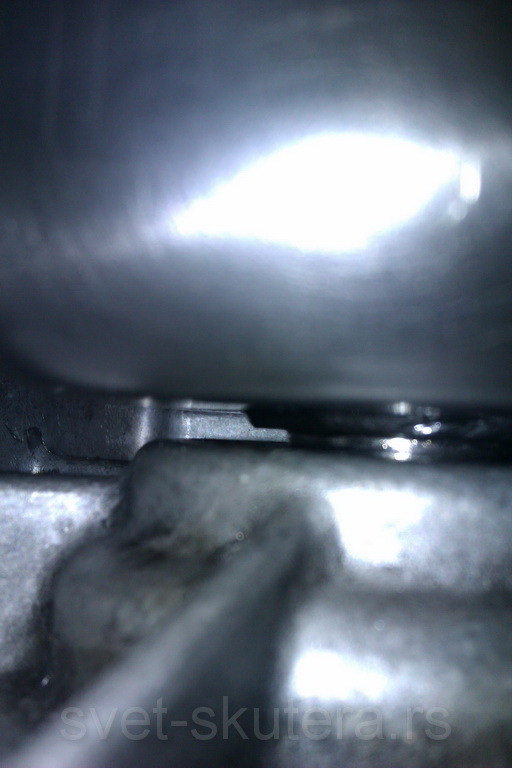

posle toga sam krenuo da proverava koliko će zaista smetati ovo drugačije zvono od malog i da li će se dodirivati u semering... evo i dve slike, ovi mobilni su odlični za slikanje iz unutrašnjosti..  levo je devino desno je od malog

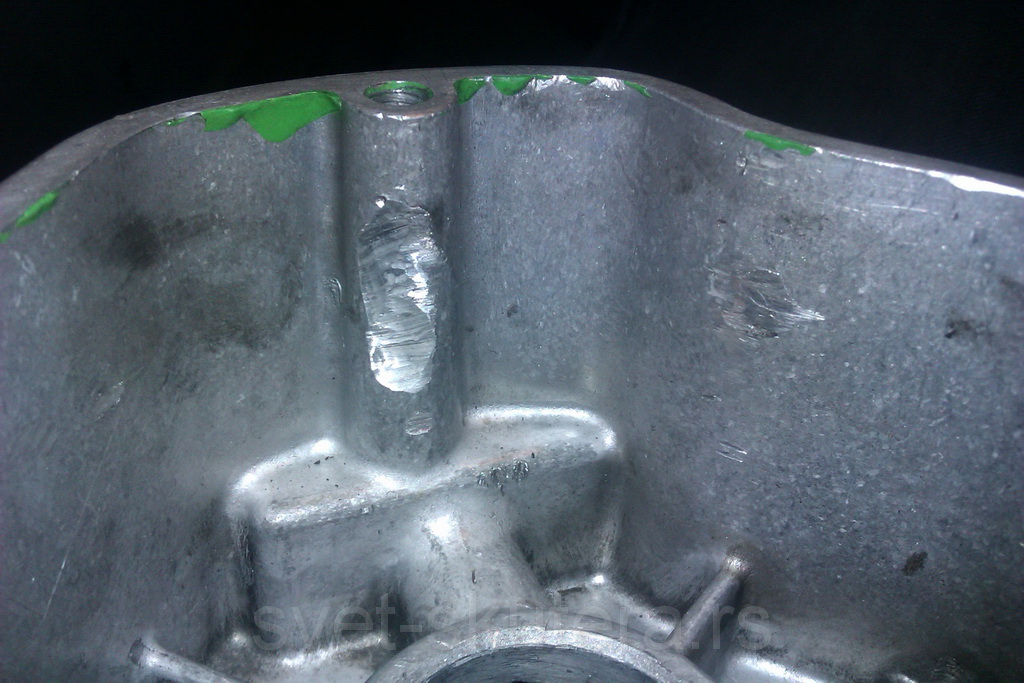

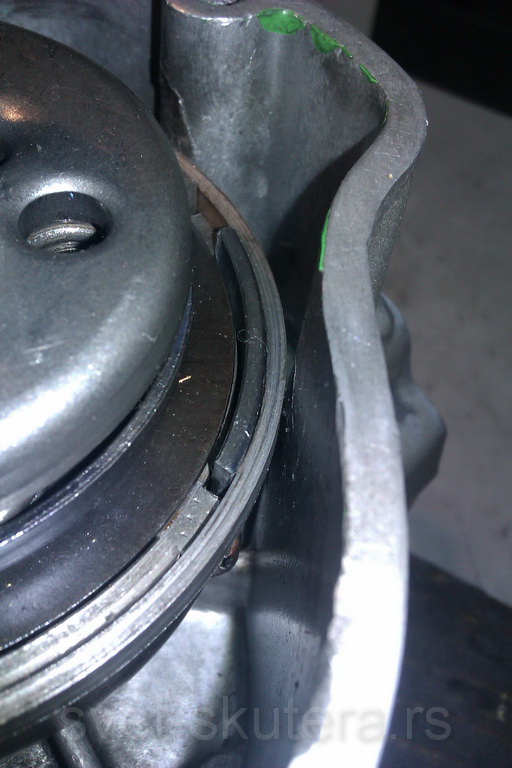

meni deluje kao da ulazi u kvote gde bi trebao biti semering, pogotovo ako se postavlja tako da rupa za podmazivanje ležaja bude otvorena

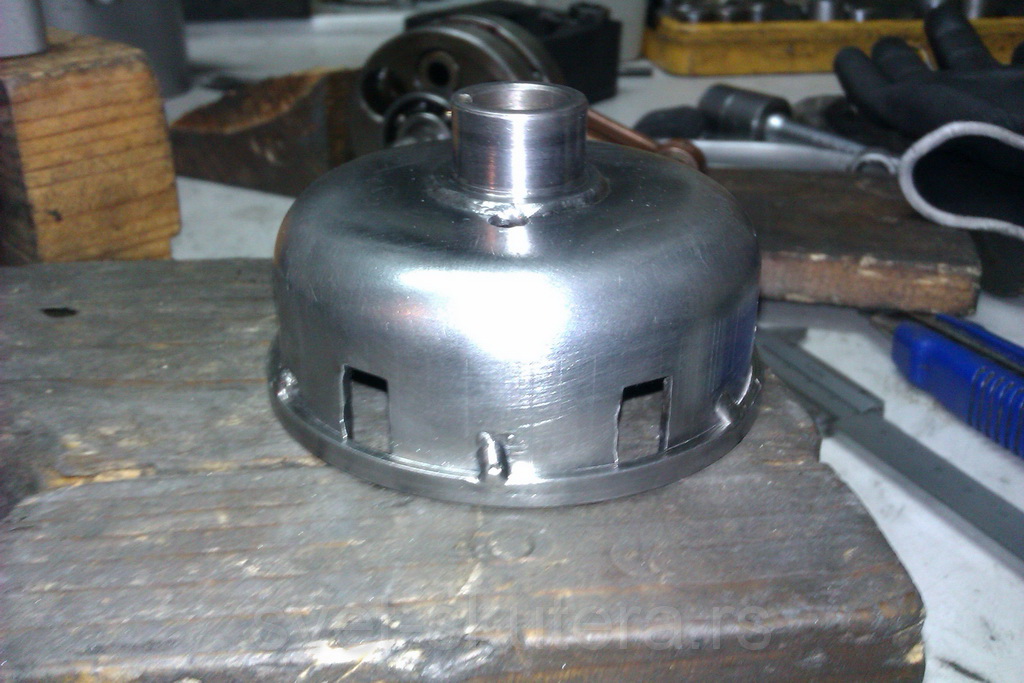

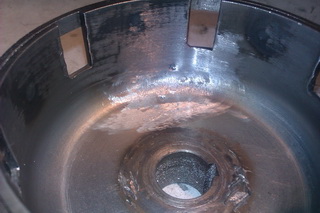

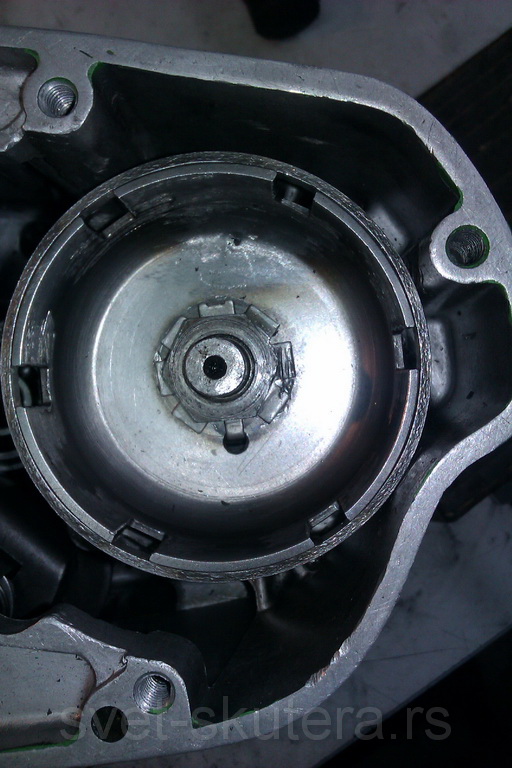

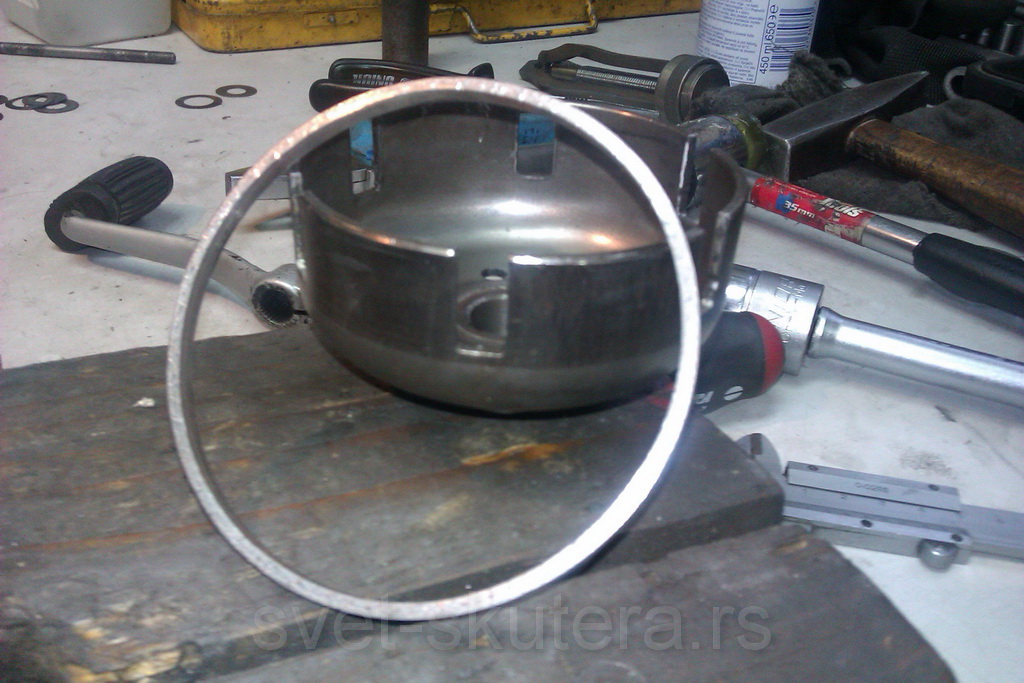

tri puta meri, jedan put seci... poslušaću savet Morena.. ide prsten na malo zvono i njega ubacujem

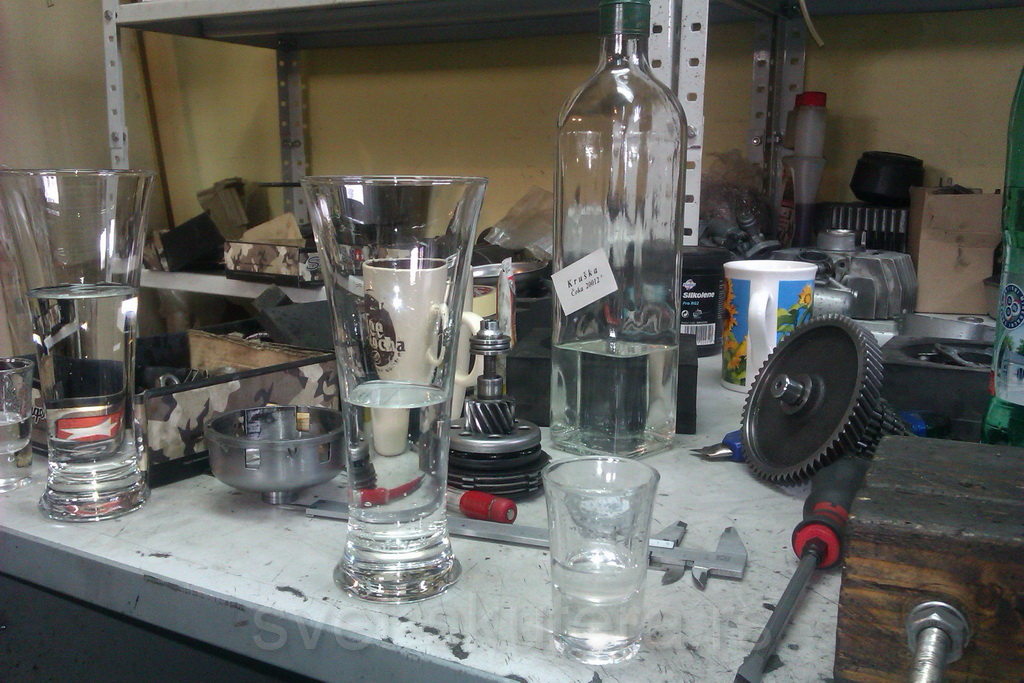

taj dan se završio sa drugarima, koji su me pitali šta više radim ovde.. Subotom pa još u radionici, ali ima to i dobrih strana, ovde niko ne uznemirava, svakave priče se pokrenu, i uglavnom se dobro nasmejemo..





ova kruška iz 2012 je odlična .. živeli

ta sajba ide na l17 lezaje

živjeli   danas isto kaki i ja spakovali BT paljenje na moj apn, sve kresnilo  , radi svijetli , malo promatrali učinjeno i zadovoljni ošli  na ručak, nazdravit moramo kasnije tokom dana , nije ništa bilo pri ruci...  Kruška gotovo da se osjeti preko ekrana
