Evo, najveći dio obnove elektrike sada je na redu. To je komplet električka inštalacija; E90 ima toga mnogo, zbog žmigavca, akumulatora i drugog...
Najprije, kakva je bila inštalacija, koja se nalazila na motoru prije obnove; sa dvije riječi moglo bi se glasit: "malena katastrofa". A ovo zbog toga, jer se prije mnogo "radilo" na njom. Puno žica je falilo, neke žice su se skinule, neke su bile "precvikane" negde između...
Pa moglo bi bit i gorije, da uopće ne bi bila original ;-) . Dakle, takvo je izgledala prije:
Više od 1/3 žica falilo je, neke su bile izčupane, neke porezane:
![](https://lh6.googleusercontent.com/-sozCgDuSOjk/T6DGTHCxnhI/AAAAAAAABA8/CN8vGgUlnMQ/s640/R0020963%2520%2528Large%2529.JPG)
Od paljenja, sve tri bile su na broju, ali ne u kompletu:
![](https://lh5.googleusercontent.com/-GtN21-tOUM8/T6DGTdvnk2I/AAAAAAAABBE/u3cVt1UQBXo/s640/R0021043%2520%2528Large%2529.JPG)
Žice žmigavca - na svome mjestu, kompletne, ali negde na sredini "precviknute kleštima":
![](https://lh5.googleusercontent.com/-XFFWp4ZJtWo/T6DGTUtLzTI/AAAAAAAABBA/asKvcabhGxE/s640/R0021044%2520%2528Large%2529.JPG)
Glavni dio inštalacije; uzeto iz motora i raztegnuta po tlima. Vidi se dobro kako su skroz desno dvije, koje idu na zadnje žmigavce (zelena i crna), zatim snop od žica, koji ide u "air-box" (dole desno - fali ih više od pola).
Lijevo od snopa su dvije sive, koje se vezu na rele od žmigavca, zatim su tri komada, koje idu na paljenje (bobinu - crvena, zelena i bijela). Sledeći siva i braon za trubu, a na kraju idu dva snopa gore (šalter za svijetilo i šalter za žmigavce); oba dva sta original u crni gumeni cjevi.
A tamo, gde bi tribalo imati mnoštvo žica, fale skoro sve! One idu na glavni prekidač - 8 komada i ćetiri, koje idu direktno u prednji far. Pa jedna plava, koja ide u brojač okretaja i dvije (zelena i crna), koje idu na prednje žmigavce. Znaći, potputno lijevo tribalo bi imati 8+4+1+2= 15 komada žica! A bilo ih je samo... 5 ili možda 6 komada!
![](https://lh3.googleusercontent.com/-Ik7cV7R7Ylg/T6DGUGNGc2I/AAAAAAAABBI/Aixye5lLzbc/s640/R0021114%2520%2528Large%2529.JPG)
KONEKTORI:
Ovakve našao sam nove, ali nažalost samo muški dio konektora:
![](https://lh5.googleusercontent.com/-DFgbtGJliEA/T6DGiPk4GbI/AAAAAAAABEg/9Q4b9_ACUP8/s800/RunsStecker.jpg)

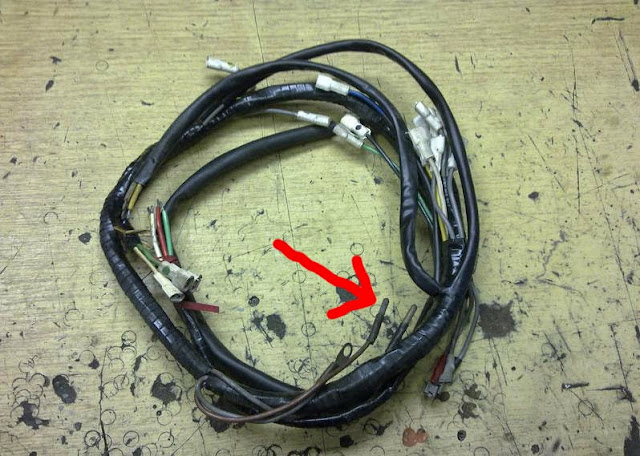

Ovdje vidi se, kakve je imao motor original (ovo su konektori, koji dođu od spoda, gde dođe 5 (6) žica van iz mašine, od paljenja). Ovu sliku uzeo sam od jednog, koji je prodavao ovu inštalaciju - ona je od druge serije, koja ima crnu bobinu!
![](https://lh5.googleusercontent.com/-gyFSqtAzPHw/T6DHPHEERRI/AAAAAAAABFQ/mwTgg_A6sck/s640/Napeljava_E90.jpg)
Pa uzeo sam nove konektore, koji liče na stare i imaju skoro sličnu funkciju:
![](https://lh6.googleusercontent.com/-JD7ZRQ_mrf8/T6DGUe1021I/AAAAAAAABBQ/0YMGhlYP5to/s640/R0021225%2520%2528Large%2529.JPG)
OSTALO:
Ovo su ostali djelovi inštalacije, kao na slici u katalogu (dolje):
![](https://lh4.googleusercontent.com/-gWyc33SI-CM/T6DGgiIxYcI/AAAAAAAABEc/UkcFIW-EiLg/s640/R0023261%2520%2528Large%2529.JPG)
#61 = Kućište osigurača, #62 = Spojna ploća (za 4 žice - inštalira se samo 3, jedna ostaje bez konektora), #63 = Ispravljač (hvala koristniku "IvanE90"):
![](https://lh5.googleusercontent.com/-T9hS-_VKsRg/T6DGhsG6J7I/AAAAAAAABEU/lOghl18Cz-Q/s800/ScreenShot014.jpg)
#24 = Spojna ploća (3+3 žice):
![](https://lh3.googleusercontent.com/-a8aclMQyi-s/T6DGh2SDiTI/AAAAAAAABEY/KU10I-I2HGk/s800/ScreenShot018.jpg)
Prije ćiščenja:
![](https://lh4.googleusercontent.com/-ss-Pbcgr7eE/T6DGUic9zYI/AAAAAAAABBc/86ZeiRsb0iY/s640/R0021305%2520%2528Large%2529.JPG)
![](https://lh4.googleusercontent.com/-GxRWthqHm3s/T6DGUwmc-wI/AAAAAAAABBY/AMsdGs_6OoE/s640/R0021306%2520%2528Large%2529.JPG)
![](https://lh5.googleusercontent.com/--HJ3URJZhaY/T6DGVfvPPUI/AAAAAAAABB0/mwze4-y1Iz8/s640/R0021308%2520%2528Large%2529.JPG)
Oćiščeno, ćekajuči svoj trenutak montaže:
![](https://lh4.googleusercontent.com/-BIH5FwH8SNI/T6DGV64MA9I/AAAAAAAABBo/NR4mxEUSaG0/s640/R0021311%2520%2528Large%2529.JPG)
